ＳＥＥＫＬＡＮチェッカー（Ｓ）
ＳＥＥＫＬＡＮチェッカー（Ｓ）は、ＬＡＮテスター（ＳＬＴ３）を使用して、複数本のＬＡＮケーブルから対応のＬＡＮケーブルを瞬時に探し出す探索ＬＡＮチェッカーです。
ＳＥＥＫＬＡＮチェッカー（Ｓ）構成
・ＬＡＮチェッカーのセット構成は、基本ユニット、拡張ユニット、増設ユニット、ＬＡＮテスター（ＳＬＴ３）のマスターユニット、リモートユニットになります。
・各ユニット（基本・拡張・増設）に接続する探索ＬＡＮケーブルは１０本単位で、ＬＡＮケーブル（１０本以上から２０本）が増える時は拡張ユニットを増設し、ＬＡＮケーブル（２０本以上）が増える時は増設ユニットを増設すると探索可能になります。

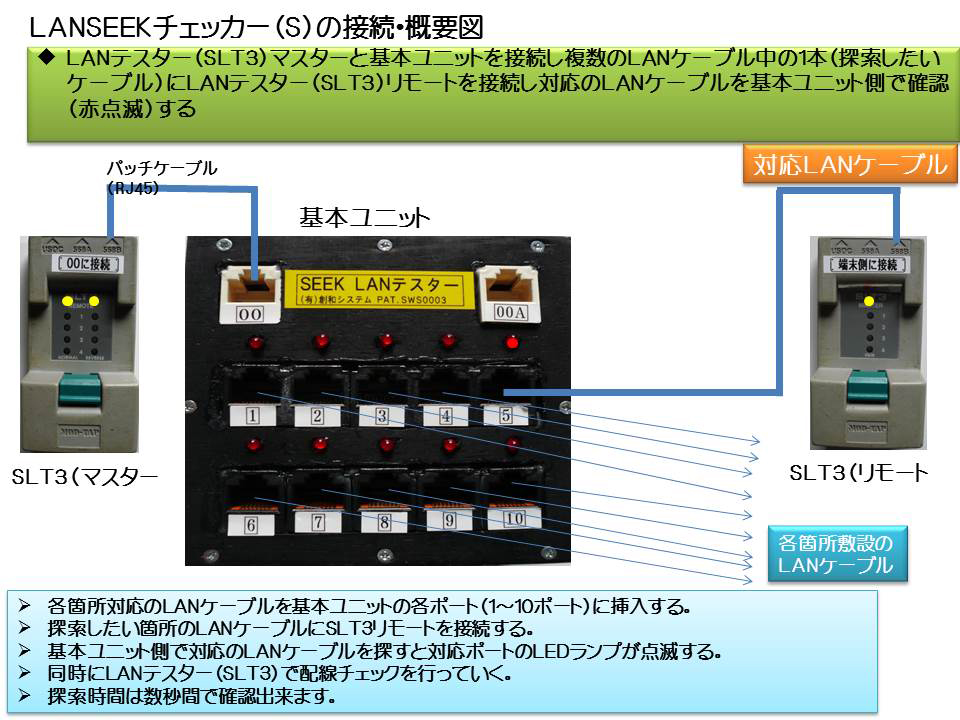

ＳＥＥＫＬＡＮチェッカー（Ｓ）接続・概要図
ＳＥＥＫＬＡＮチェッカー（Ｓ）の取扱説明書
・最初にＬＡＮテスター（ＳＬＴ３）マスター（５６８Ｂポート）と基本ユニットの００ポートをパッチケーブルで接続し、次いで１ポートから１０ポートに各所向けに敷設したＬＡＮケーブルを接続する。
・その後、各所に出向き検索したいＬＡＮケーブルにＬＡＮテスター（ＳＬＴ３）リモート（５６８Ｂポート）を接続する。
・その際、基本ユニット側で対応したポート（１～１０）のランプが赤点滅し、即座に対応ＬＡＮケーブルだと確認が出来ます。又、ＬＡＮテスター（ＳＬＴ３）側では結線状態の確認も行います。
・探索する対照ＬＡＮケーブルが１０本以上の時は、まず拡張ユニットを追加します。次いで２０本以上の時は増設ユニットを追加すると複数本のＬＡＮケーブルから探索可能になります。
各ユニットの接続方法は、基本ユニットの００Ａポートから拡張ユニットの００ポートをパッチケーブルで接続。同じく拡張ユニットのポート００Ａから増設ユニットの００Ｂポートへパッチケーブルで接続します。
ＳＥＥＫＬＡＮチェッカー（Ｓ）の補足情報
・ＬＡＮテスターはＳＬＴ３（日本モレックス社製）が必要です。作成時、参考モデルとして作成した為。
・各ユニット（基本・拡張・増設）のサイズは１００ｘ１００ｘ７２ｍｍで作成しています。
・各ユニットのポート（１～１０）端子はＰＡＮＤＵＩＴ社のモジュラープラグを使用しています。
※ ＳＥＥＫＬＡＮチェッカー（Ｓ）の治具紹介でした。 －－－
・興味のある方はお問い合わせ下さい。
